Heizkörper Atex zur Patrone am Flansch zum Eintauchen


Heizkörper Atex zur Patrone am Flansch zum Eintauchen

ALLGEMEINE MERKMALE:

Heizpatronen auf dem Flansch Eex zur Lufterwärmung sind für eine Vielzahl von industriellen Anwendungen in der Beheizung von flüssigen Fluiden mit einer spezifischen Anwendung in einer explosionsfähigen Atmosphäre hergestellt.

Hergestellt mit hochinnovativen Produktionslösungen, dank der hochwertigen Materialien aus den besten Weltmärkten, erfüllt dieser Heizertyp die höchsten Standards der Zuverlässigkeit, mit Ziel in den verschiedensten industriellen Anwendungen in der Erwärmung von gasförmigen Flüssigkeiten für die Installation in der Atmosphäre explosiv (ATEX-Zone).

Diese Heizungen gewährleisten eine hohe Leistung und Effizienz bei der Aufrechterhaltung hoher Volumina von Flüssigkeiten in der Temperatur ( Wasser, Industrieöle wie Heizöl oder Thermalöl, Gas und Luft ) welcher thermische Prozess in Gegenwart explosiver Atmosphären stattfindet.

Dank seiner kompakten Struktur ist es möglich, eine sehr hohe Oberflächendichte (W / cm²) einzuschließen, die es erlaubt, sogar sehr hohe Betriebstemperaturen zu erreichen; Dies wird durch die extreme Nähe der Drahtspirale, die gegen die Innenwand der Ummantelung gerichtet ist, ermöglicht, was einen sofortigen und optimalen Wärmeaustausch zu ihrer äußeren Oberfläche gewährleistet und eine längere Lebensdauer im Vergleich zu herkömmlichen gepanzerten Heizelementen sowie eine beträchtliche Energieeinsparung ergibt , ausgezeichnete Isolierung bei hohen Temperaturen, hohe Beständigkeit gegenüber thermischen und mechanischen Schocks, zusätzlich zu der vorteilhaften Möglichkeit der Installation einer effizienten direkten Hauttemperaturregelung (interne Thermoelement-Version).

Heizkörper Atex zur Patrone am Flansch zum Eintauchen

TECHNISCHE DATEN

Die Heizelemente, die das Rohrbündel von geradlinigem oder 90-Grad-Typ bilden, sind so geeignet, dass sie auch in Rohren, Zisternen, Rohrleitungen oder Druckbehältern sowohl in horizontaler als auch in vertikaler Position leicht installiert werden können. zur direkten oder indirekten Erwärmung von gasförmigen Fluiden für die unbegrenzte Verwendung in den wichtigsten industriellen Bereichen.

passend auch unter extremen Bedingungen in Gegenwart einer explosionsfähigen Atmosphäre zu arbeiten, ist diese Art von elektrischen Heizungen ATEX Patrone auf dem Flansch garantiert einen optimalen Wärmeaustausch auch in sehr kompakten Abmessungen.

Heizkörper Atex zur Patrone am Flansch zum Eintauchen
Die Heizpatrone am Flansch ATEX hat ein Rohrbündel, das aus einem oder mehreren elektrischen Heizelementen mit verschiedenen Durchmessern aus rostfreiem Stahl besteht, deren Ausgänge senkrecht oder senkrecht sind mit einer Ausgangsleistung bei 90 Grad, TIG verschweißt auf Gewindeverbindungen NPT, GAS, Gk von 1 „bis 2 und einen halben Zoll oder verschiedene Größe Flansche nach dem Standard UNI / DIN, ANSI, JSC , oder auf uneinheitlichen Flanschen variabler Größe nach Kundenspezifikationen, entsprechend dem Arbeitsdruck und der Arbeitstemperatur.

Innerhalb jedes Heizelements der Patrone, das das Rohrbündel dieser ATEX-Flanschheizungen bildet, eins oder mehr Keramikisolatoren resistent gegen empfindliche thermische Schocks (oder Temperaturschwankungen), im Inneren ist es eine oder mehrere U-förmige Spiralen in einem Widerstandsdraht aus Ni-Cr 80/20 einer bestimmten Abschnitt, in der Lage zu gewährleisten, eingefügt optimale Arbeitsbedingungen entsprechend der geforderten Leistungsdichte.

Die Widerstandsspirale wird in Magnesiumoxid (Mgo) -Pulver getaucht, das auf der Grundlage der Leistungsdichte und der spezifischen Verwendungen, für die es verwendet wird, geeignet verdichtet ist. Diese Heizungen werden über flexible Kabel aus reinem Nickel isoliert in Fiberglas geliefert; Darüber hinaus können sie in jeder Leistung, Durchmesser, Länge, Leistung und Spannung, einphasig und dreiphasig sowie mit differenzierter Leistung gebaut werden.

Sie können mit Flanschanschlüssen jeglicher Art, DIN, ANSI oder jedem anderen Standard, aber auch kundenspezifischen Flanschen, ausgestattet werden. Darüber hinaus mit flexiblen, starren, Ellenbogenschutz, etc. Dasselbe kann auch mit einem eingebauten Thermoelement (Standardmodelle auf Lager mit Thermoelement vom Typ “J”), mit speziellen Schutzvorrichtungen an den Kabeln, 90 ° Kabelausgängen und anderen Arten von Nicht-Standard-Endbearbeitung nach Kundenspezifikationen gebaut werden; eine spezifische Konstruktion ist auch möglich mit kalten Abschnitten (inaktive oder nicht beheizte Zone) an den jeweiligen Enden oder mit differenzierten Leistungsabschnitten und mit 2-3 getrennten Stromkreisen;

Diese Ausführung wird besonders bei der Konstruktion von Heizpatronen am Flansch mit einer Leistungsdichte höher als 15 W / cm².
Der Teil der elektrischen Verbindungen wird in explosionsgeschützten Standard Sprengköpfen wasserdichtes druckgegossenem Aluminium, Kohlenstoffstahl oder rostfreier Stahl 304 und 316 mit einem Schutzniveau Index IP65 / IP66 , untergebracht klassifizierten explosionsgeschützte Köpfe ATEX Ex-de, Zonen 21 und 22, für die Temperaturklasse T1-T6 und / Installation in einer explosionsfähigen Atmosphäre ( II2D Ex tb IIIC T 65 ° C / T450 ° C Db IP65 ).

Temperaturklasse ATEX
‘T6′: 85°C | ‘T5′: 100°C | ‘T4′: 135°C | ‘T3′: 200°C | ‘T2′: 300 | ‘T1′: 450°C
Länge Z.N A B A B A B A B A B A B
300 mm T6 X T4 X T3 X T3 X T2 X T2 X
250 mm T6 X T4 X T3 X T3 X T2 X T2 X
200 mm T6 X T4 X T3 X T3 X T2 X
150 mm T6 X T4 X T3 X
100 mm T6 X T4 X T3 X
0 mm T6 X
Arbeitstemp. 0°C 100°C 150°C 200°C 250°C 300°C
Legenda:A = Temperaturklasse

B = Explosionsgeschützter Kopf



(X)= Ja



()= Nicht



In sie ausgestattet mit genauen Temperatursteuervorrichtungen (Sicherheitsthermostate mit ausgesparten fixierten und / oder Thermoelementen „J“ oder „K“), geeignet für die Heizung von der Gefahr einer Überhitzung und einem möglichen vorzeitigen Ausfalls zu schützen, hat eine Leiter ATEX elektrischen Verbindungen in geeigneter Weise zu haben Versorgungseingänge (metric Schritt ‚M‘, konisch ‚Gk‘ oder ‚NPT‘) in Abhängigkeit von den spezifischen Bedürfnissen des Kunden, dimensioniert, basierend auf der Anzahl der installierten Elemente sowie der Leistung und Stromstärke welches den Abschnitt der Stromkabel bestimmt.

Heizkörper Atex zur Patrone am Flansch zum Eintauchen

Die Oberflächenbelastung (W / cm2) diese Typen von elektrischen Heizkörper Patrone auf dem Flansch ATEX in geeignete Weise entschieden wird, von Zeit zu Zeit, je nach den Einsatzbedingungen und der Art der zu erhitzenden Flüssigkeit; Zusätzlich zu diesen Faktoren, auch die maximalen Arbeitstemperatur und die Arbeitsumgebung sind Variablen, die direkt auf die Wahl der Art des Ummantelungsmaterials beeinflussen, mit denen das Rohrbündel dieser Heizungen (Edelstahl AISI 304, AISI 321, AISI 316L zu konstruieren , Incoloy 800, Inconel 600).

NÜTZLICHE INFORMATIONEN FÜR DAS DESIGN

Um den Entwurf einer effizienten ATEX-Elektroheizung zu gewährleisten, die an einem Prozess mit Gewindekappe oder -flansch befestigt ist , müssen die folgenden technischen Parameter bekannt sein:

Heizkörper Atex zur Patrone am Flansch zum EintauchenTYPISCHE ANWENDUNGEN:

Diese spezielle Art von Heizungen eignet sich besonders für den Einsatz in allen Luftfahrt-, Luft- und Raumfahrt-, Militär- und Medizinanwendungen sowie für den Einbau in Formen und Dauerzyklusmaschinen mit hohen Anlagenausfallkosten.

Zu den häufigsten Anwendungen dieser Flanschpatronenheizungen in der ATEX-Zertifizierung gehören:

Vorteile von spezielle Kartuschenwiderstände mit sehr hoher Dichte :

Anleitung zur Auswahl der Oberflächenbelastung (W / cm2):

Anleitung zur Auswahl der Oberflächenbelastung

ZERTIFIZIERTES QUALITÄTSPRODUKT

Der gesamte Produktionszyklus der ATEX-Kartuschenwiderstände am Flansch unterliegt strengsten Maßprüfungen und elektrischen Tests gemäß den Vorschriften unseres Unternehmensqualitätssystems zertifiziert ISO 9001: 2015 und in voller Übereinstimmung mit den Anforderungen der aktuellen CEI / EN-Normen (Verordnungen, EN60079-0: 2012, EN60079-0: 2012 / A11: 2013, EN60079-1: 2007, EN60079-31: 2015-05), ATEX 2014/34 / EU und, wo erforderlich, PED2014 / 68 / EU.

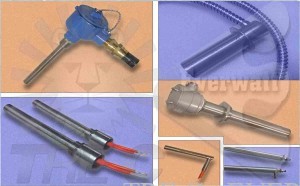

EINIGE BEISPIELE:
